Pengertian Topologi Jaringan Komputer beserta Gambarnya

Di era digital saat ini, topologi jaringan komputer menjadi salah satu aspek penting dalam merancang dan mengelola jaringan. Memahami topologi jaringan sangat penting untuk memastikan efisiensi, keamanan, dan kinerja jaringan yang optimal.

Artikel ini akan membahas secara mendalam tentang pengertian topologi jaringan komputer, manfaat, cara kerja, serta kelebihan dan kekurangan dari berbagai jenis topologi yang umum digunakan.

Pengertian Topologi Jaringan Komputer

Topologi jaringan komputer merujuk pada cara fisik atau logis perangkat-perangkat jaringan dihubungkan satu sama lain. Ini melibatkan penataan perangkat seperti komputer, router, switch, dan hub dalam sebuah jaringan. Topologi yang dipilih akan mempengaruhi kinerja, reliabilitas, dan biaya pengelolaan jaringan.

Manfaat Topologi Jaringan Komputer

Berikut adalah manfaat umum menggunakan topologi jaringan:

Efisiensi Komunikasi

Topologi menentukan aliran data, memastikan komunikasi yang terorganisir dan efisien antar perangkat, sehingga mengurangi risiko tabrakan data atau kemacetan.

Skalabilitas

Beberapa topologi (seperti Star atau Tree) memudahkan penambahan atau penghapusan node tanpa mengganggu seluruh jaringan, cocok untuk pengembangan jaringan.

Manajemen Kesalahan yang Lebih Baik

Topologi seperti Star atau Mesh memungkinkan isolasi kesalahan. Misalnya, jika satu node gagal di jaringan Star, node lain tetap berfungsi.

Optimasi Biaya

Pemilihan topologi yang tepat dapat menghemat biaya. Contohnya, topologi Bus hemat kabel, sementara Mesh menawarkan redundansi dengan biaya lebih tinggi.

Keandalan

Topologi dengan redundansi (seperti Mesh) meningkatkan keandalan jaringan karena data dapat dialihkan melalui jalur alternatif jika terjadi kegagalan.

Kemudahan Instalasi dan Konfigurasi

Topologi sederhana seperti Bus atau Star mudah diinstal dan dikonfigurasi, cocok untuk jaringan kecil.

Pemeliharaan Terpusat

Pada topologi Star atau Tree, manajemen terpusat melalui hub/switch mempermudah pemantauan dan pemeliharaan.

Keamanan

Topologi terstruktur (seperti Tree) memungkinkan segmentasi jaringan untuk membatasi akses ke bagian tertentu, meningkatkan keamanan.

Kinerja yang Dapat Diprediksi

Struktur topologi (misalnya Ring) memungkinkan prediksi aliran data, membantu optimasi bandwidth dan latency.

Berbagi Sumber Daya

Memfasilitasi berbagi sumber daya (printer, server, internet) secara efisien antar perangkat dalam jaringan.

Fleksibilitas Adaptasi Teknologi

Beberapa topologi (seperti Hybrid) menggabungkan keunggulan berbagai struktur, memungkinkan integrasi teknologi baru.

Jenis-Jenis Topologi Jaringan Komputer

Berikut adalah beberapa jenis topologi jaringan komputer yang umum digunakan:

1. Topologi Bus

Topologi bus adalah salah satu topologi jaringan yang paling sederhana dan terjangkau. Dalam topologi ini, semua perangkat dihubungkan ke satu kabel utama, yang disebut bus. Data dikirim dalam bentuk paket di sepanjang kabel bus dan diterima oleh setiap perangkat dalam jaringan.

Kelebihan:

• Biaya rendah: Memerlukan kabel yang lebih sedikit dibandingkan dengan topologi lainnya.
• Instalasi sederhana: Mudah untuk dipasang dan dikonfigurasi.

Kekurangan:

• Ketergantungan pada kabel utama: Jika kabel utama mengalami kerusakan, seluruh jaringan bisa terganggu.
• Kinerja menurun: Semakin banyak perangkat yang terhubung, semakin lambat kinerja jaringan.

2. Topologi Star

Topologi star adalah topologi yang menghubungkan semua perangkat ke satu pusat yang disebut hub atau switch. Data dikirim dari satu perangkat ke hub dan kemudian diteruskan ke perangkat lain.

Kelebihan:

• Pengelolaan mudah: Kerusakan pada satu kabel tidak mempengaruhi perangkat lainnya.
• Kinerja stabil: Hub memungkinkan pengaturan lalu lintas data yang lebih efisien.

Kekurangan:

• Ketergantungan pada hub: Jika hub mengalami kerusakan, seluruh jaringan akan terganggu.
• Biaya lebih tinggi: Memerlukan lebih banyak kabel dan perangkat.

3. Topologi Ring

Dalam topologi ring, setiap perangkat terhubung ke dua perangkat lainnya, membentuk sebuah cincin. Data dikirim dalam satu arah di sekitar cincin hingga mencapai tujuan.

Kelebihan:

• Kinerja konsisten: Data bergerak dalam urutan tertentu sehingga mengurangi tabrakan data.
• Pengelolaan yang baik: Memudahkan dalam mengidentifikasi dan menyelesaikan masalah.

Kekurangan:

• Kerentanan terhadap gangguan: Kerusakan pada satu kabel atau perangkat dapat mempengaruhi seluruh jaringan.
• Pemasangan yang rumit: Memerlukan lebih banyak perencanaan untuk pengaturan.

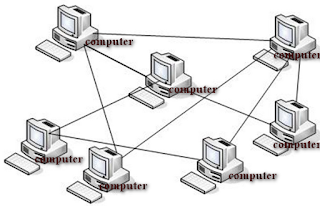

4. Topologi Mesh

Topologi mesh melibatkan koneksi langsung antara setiap perangkat jaringan komputer. Ada dua jenis topologi mesh: full mesh dan partial mesh.

Kelebihan:

• Keandalan tinggi: Jika satu koneksi gagal, data dapat melalui jalur lain.
• Kecepatan tinggi: Data dapat dikirim melalui banyak jalur, mengurangi kemacetan.

Kekurangan:

• Biaya tinggi: Memerlukan banyak kabel dan perangkat.
• Kompleksitas tinggi: Instalasi dan pengelolaan bisa menjadi rumit.

5. Topologi Tree

Topologi tree menggabungkan elemen dari topologi bus dan topologi star. Biasanya, ada beberapa hub yang terhubung ke kabel utama dan masing-masing hub menghubungkan perangkat tambahan.

Kelebihan:

• Skalabilitas: Mudah untuk menambahkan lebih banyak perangkat.
• Pengelolaan yang baik: Masalah dapat dengan mudah diidentifikasi dan ditangani.

Kekurangan:

• Biaya tinggi: Memerlukan lebih banyak kabel dan perangkat.
• Ketergantungan pada kabel utama: Kerusakan pada kabel utama dapat mempengaruhi seluruh bagian jaringan.

Cara Kerja Topologi Jaringan Komputer

Berikut penjelasan cara kerja berbagai jenis topologi jaringan berdasarkan strukturnya:

1. Topologi Bus

Cara Kerja:

Semua perangkat terhubung ke satu kabel utama (backbone).

Data dikirim melalui kabel utama, dan setiap perangkat memeriksa apakah data ditujukan untuknya berdasarkan alamat MAC/IP.

Jika dua perangkat mengirim data bersamaan, terjadi tabrakan (collision).

Menggunakan terminator di ujung kabel untuk menyerap sinyal dan mencegah pantulan.

Contoh:

Jaringan kecil dengan kabel coaxial (misalnya jaringan LAN sederhana).

2. Topologi Star

Cara Kerja:

Semua perangkat terhubung ke hub/switch pusat.

Saat perangkat mengirim data, sinyal dikirim ke hub/switch, lalu diteruskan ke perangkat tujuan.

Hub/switch bertindak sebagai pengatur lalu lintas data, mencegah tabrakan.

Jika satu kabel rusak, hanya perangkat yang terhubung ke kabel tersebut yang terpengaruh.

Contoh:

Jaringan kantor atau rumah dengan switch sebagai pusat.

3. Topologi Ring

Cara Kerja:

Perangkat terhubung membentuk lingkaran tertutup (loop).

Data dikirim dalam satu arah (searah jarum jam/berlawanan) melalui setiap perangkat hingga mencapai tujuan.

Beberapa topologi Ring menggunakan token untuk mengontrol pengiriman data (misalnya Token Ring).

Jika satu node mati, seluruh jaringan bisa terganggu (kecuali menggunakan dual ring).

Contoh:

Jaringan dengan prioritas transmisi data teratur (misalnya FDDI).

4. Topologi Mesh

Cara Kerja:

Setiap perangkat terhubung langsung ke beberapa/perangkat lain (full mesh) atau sebagian (partial mesh).

Data dapat dikirim melalui berbagai jalur alternatif jika jalur utama gagal.

Tidak bergantung pada satu titik pusat, sehingga sangat andal.

Membutuhkan banyak kabel dan konfigurasi kompleks.

Contoh:

Jaringan militer atau infrastruktur kritis yang memerlukan redundansi.

5. Topologi Tree

Cara Kerja:

Gabungan antara topologi Star dan Bus, dengan struktur hierarki (seperti pohon).

Node "anak" terhubung ke node "induk", dan node induk terhubung ke backbone.

Data mengalir dari cabang ke cabang melalui node induk.

Jika node induk rusak, seluruh cabang di bawahnya terputus.

Contoh:

Jaringan kampus atau perusahaan dengan banyak departemen.

6. Topologi Hybrid

Cara Kerja:

Menggabungkan dua atau lebih topologi (misalnya Star-Bus atau Star-Ring).

Setiap segmen jaringan bekerja sesuai topologi aslinya, tetapi terintegrasi melalui perangkat penghubung.

Fleksibel untuk menyesuaikan kebutuhan jaringan yang kompleks.

Contoh:

Perusahaan besar dengan divisi yang memerlukan struktur jaringan berbeda.

Prinsip Umum Cara Kerja Topologi Jaringan

Transmisi Data:

Broadcast: Data dikirim ke semua perangkat (contoh: Bus).

Point-to-Point: Data dikirim langsung ke tujuan (contoh: Mesh).

Pengalamatan:

Setiap perangkat memiliki alamat unik (MAC/IP) untuk mengidentifikasi tujuan data.

Pengelolaan Lalu Lintas:

Protokol seperti CSMA/CD (Bus) atau Token Passing (Ring) mengatur pengiriman data untuk menghindari tabrakan.

Penanganan Kegagalan:

Redundansi (Mesh) atau isolasi kesalahan (Star) memastikan jaringan tetap beroperasi.

Keamanan:

Topologi terstruktur memungkinkan segmentasi untuk membatasi akses.

Cara kerja topologi jaringan bergantung pada desain fisik dan logikanya. Pemilihan topologi harus mempertimbangkan faktor seperti kecepatan, keandalan, biaya, dan skalabilitas. Setiap jenis topologi memiliki keunggulan dan keterbatasan, sehingga kombinasi (hybrid) sering digunakan untuk jaringan kompleks.

Cara Memilih Topologi Jaringan

Memilih topologi yang tepat sangat penting untuk memastikan bahwa jaringan dapat memenuhi kebutuhan spesifik organisasi atau individu. Beberapa faktor yang harus dipertimbangkan termasuk:

• Ukuran Jaringan: Jaringan yang lebih besar mungkin memerlukan topologi yang lebih kompleks seperti mesh atau tree.
• Biaya: Beberapa topologi memerlukan lebih banyak perangkat dan kabel, yang dapat meningkatkan biaya.
• Keandalan dan Keamanan: Topologi mesh atau ring mungkin lebih cocok untuk jaringan yang memerlukan keandalan tinggi.
• Kemudahan Pengelolaan: Topologi seperti star sering lebih mudah untuk dikelola dan diatur.

Kesimpulan

Memahami topologi jaringan komputer serta kelebihan dan kekurangan dari masing-masing jenis topologi sangat penting untuk merancang dan mengelola jaringan yang efektif. Dengan mempertimbangkan faktor-faktor seperti biaya, keandalan, dan kebutuhan spesifik, kita dapat memilih topologi yang paling sesuai untuk memastikan kinerja jaringan yang optimal.

Dalam memilih topologi jaringan yang tepat, kita harus mempertimbangkan semua faktor tersebut dan mengevaluasi kebutuhan jangka panjang serta anggaran yang tersedia. Dengan pengetahuan yang mendalam tentang berbagai topologi, kita dapat membuat keputusan yang lebih baik dan membangun jaringan yang tidak hanya efisien tetapi juga dapat diandalkan untuk kebutuhan masa depan.
