Motherboard atau papan induk merupakan pusat dari seluruh ekosistem perangkat keras komputer Anda. Sebagai fondasi utama, komponen ini berfungsi seperti sistem saraf dan peredaran darah yang menghubungkan semua bagian penting. Tanpa motherboard yang tepat, CPU, RAM, dan VGA Card terbaik pun tidak dapat bekerja sama.
Artikel ini akan menjelaskan secara mendalam pengertian, fungsi, jenis, hingga cara memilih motherboard yang ideal. Pemahaman menyeluruh tentang motherboard sangat penting bagi Anda yang ingin merakit PC, melakukan upgrade, atau sekadar mendiagnosa masalah.
Pengertian Motherboard: Jantung dari Rangkaian Elektronik

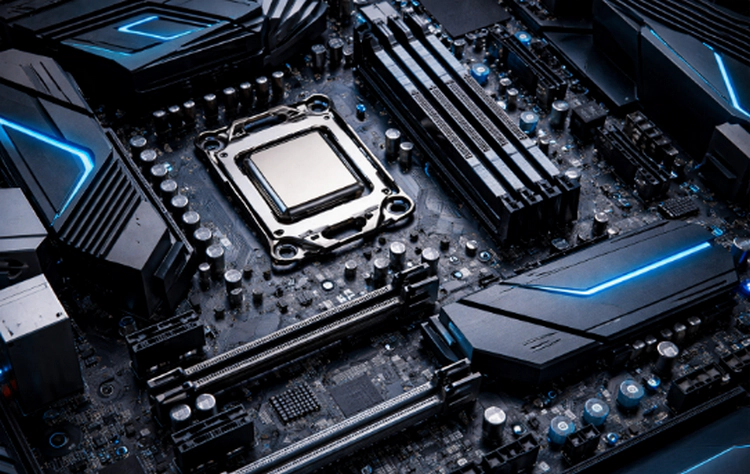

Secara definitif, motherboard adalah papan sirkuit tercetak (PCB) utama yang menjadi dasar fisik untuk menghubungkan semua komponen inti sebuah komputer. Papan ini menampung jalur konduktif, slot, soket, dan konektor yang memungkinkan aliran data dan listrik.
Setiap bagian, mulai dari processor hingga kartu grafis, harus berkomunikasi melalui motherboard. Oleh karena itu, kualitas dan fitur motherboard secara langsung menentukan kompatibilitas, stabilitas, dan potensi kinerja seluruh sistem Anda.
Singkatnya, motherboard berperan sebagai tulang punggung yang menyatukan semua elemen dalam Unit Pemrosesan & Penyimpanan Internal.
Fungsi Utama Motherboard dalam Sistem Komputer
Motherboard menjalankan sejumlah fungsi vital yang membuat komputer dapat beroperasi. Mari kita uraikan satu per satu.
1. Menyediakan Konektivitas dan Jalur Komunikasi (Bus)
Pertama-tama, motherboard berfungsi menyediakan jalur fisik untuk komunikasi data antar semua komponen. Jalur elektronik ini, yang disebut bus, beroperasi seperti jalan raya yang menghubungkan CPU dengan RAM, penyimpanan, dan perangkat lainnya. Kecepatan dan lebar pita bus ini sangat memengaruhi performa keseluruhan sistem.
2. Menampung dan Menghubungkan Komponen Utama (Socket dan Slot)
Selanjutnya, motherboard dilengkapi dengan soket dan slot spesifik untuk komponen tertentu. Misalnya, socket CPU menampung prosesor, sementara slot RAM menampung modul memori. Selain itu, slot ekspansi PCIe menampung kartu grafis dan kartu tambahan lain, sedangkan konektor penyimpanan M.2 dan SATA berfungsi untuk SSD dan HDD.
3. Mengelola Distribusi Daya Listrik (Power Delivery)
Motherboard juga bertanggung jawab mengelola daya listrik. Melalui konektor 24-pin ATX dan 8-pin EPS, motherboard menerima daya dari Power Supply Unit (PSU). Kemudian, Voltage Regulator Module (VRM) pada motherboard mengubah, menyaring, dan mendistribusikan daya yang stabil ke komponen kritis seperti CPU dan RAM. Kualitas VRM sangat menentukan stabilitas sistem, terutama untuk overclocking.
4. Menyelaraskan Operasi dengan Chipset
Chipset (seperti Intel Z790 atau AMD B650) bertindak sebagai “pusat kendali lalu lintas” pada motherboard. Komponen ini mengatur aliran data antara CPU, RAM, penyimpanan, dan slot ekspansi. Selain itu, chipset juga menentukan fitur-fitur yang didukung, seperti jumlah port USB, teknologi penyimpanan, dan kemampuan overclocking.
5. Menyediakan Antarmuka Input/Output (I/O)
Terakhir, motherboard menyediakan berbagai port pada bagian belakang (I/O panel) untuk menghubungkan perangkat eksternal. Port-port standar ini meliputi USB, audio jack, Ethernet (LAN), dan video output (jika GPU terintegrasi). Dengan demikian, motherboard memungkinkan Anda terhubung dengan dunia luar.
Mengenal Komponen-Komponen Penting pada Motherboard
Untuk memahami motherboard dengan lebih baik, mari kita telusuri komponen-komponen fisik utamanya.
1. Soket CPU (CPU Socket)
Soket ini merupakan tempat dudukan prosesor. Setiap generasi CPU biasanya memerlukan soket yang berbeda, sehingga Anda harus memastikan kompatibilitas soketnya sebelum membeli. Pemasangan CPU membutuhkan kehati-hatian untuk menghindari kerusakan pin.
2. Slot Memori (DIMM Slots)
Slot Dual In-line Memory Module (DIMM) ini berfungsi untuk memasang modul RAM. Konfigurasi dual-channel atau quad-channel membutuhkan pemasangan RAM pada slot berwarna sama demi performa optimal. Jumlah slot menentukan kapasitas RAM maksimum yang bisa didukung.
3. Chipset (Chipset)
Chipset biasanya dilindungi oleh heatsink kecil. Seperti yang telah dijelaskan, komponen ini menentukan banyak fitur dan kemampuan motherboard, termasuk jumlah jalur PCIe, port SATA, dan dukungan teknologi terbaru.
4. Slot Ekspansi PCI Express (PCIe Slots)
Slot ini berfungsi untuk menambahkan kartu ekspansi. Ditujukan untuk kartu grafis (VGA Card). Sementara itu, slot PCIe x1 atau PCIe x4 cocok untuk kartu tambahan seperti sound card atau capture card. Generasi PCIe (3.0, 4.0, 5.0) mempengaruhi kecepatan transfer data.
5. Konektor Penyimpanan M.2 dan SATA
-
Slot M.2: Merupakan slot kecil untuk SSD berbentuk seperti permen karet. Slot ini mendukung protokol NVMe yang sangat cepat atau SATA. Anda harus memeriksa panjang dan protokol yang didukung (PCIe atau SATA).
-
Konektor SATA: Port berbentuk “L” ini berfungsi untuk menghubungkan HDD, SSD 2.5″, atau optical drive. Setiap port SATA memungkinkan koneksi satu perangkat penyimpanan.
6. Konektor Daya dan Front Panel
-
Konektor Daya 24-pin ATX & 8-pin EPS: Menghubungkan motherboard dengan PSU.
-
Konektor Front Panel: Sekumpulan pin kecil untuk tombol power, reset, LED casing, dan speaker internal.
-
Konektor Kipas (Fan Headers): Berfungsi untuk menghubungkan kipas casing atau radiator liquid cooling.
7. BIOS/UEFI Chip
Chip ini menyimpan firmware (perangkat lunak dasar) yang menginisialisasi semua perangkat keras saat komputer dinyalakan (proses POST). Anda dapat mengakses BIOS/UEFI untuk mengatur boot order, melakukan overclocking ringan, atau mengaktifkan fitur seperti XMP untuk RAM.
Jenis-Jenis Motherboard Berdasarkan Form Factor
Form factor motherboard menentukan ukuran fisik, tata letak komponen, dan jenis casing yang kompatibel. Berikut adalah tiga jenis utama:
1. ATX (Advanced Technology eXtended)
-
Ukuran: 305 x 244 mm.
-
Ciri: Menawarkan jumlah slot ekspansi (PCIe) dan konektor RAM yang paling banyak. Motherboard ATX cocok untuk PC gaming high-end, workstation, atau sistem yang membutuhkan banyak kartu tambahan karena fiturnya yang lengkap dan pendinginannya yang baik.
2. Micro-ATX (mATX)
-
Ukuran: 244 x 244 mm.
-
Ciri: Lebih kompak dari ATX, dengan jumlah slot ekspansi yang sedikit berkurang. Motherboard mATX sering kali menawarkan fitur yang hampir setara dengan ATX dengan harga lebih ekonomis, sehingga menjadi pilihan tepat untuk PC gaming mid-range.
3. Mini-ITX
-
Ukuran: 170 x 170 mm.
-
Ciri: Sangat kecil dan kompak. Motherboard Mini-ITX hanya memiliki 1 slot PCIe dan 2 slot RAM. Oleh karena itu, Anda membutuhkan perencanaan komponen yang lebih cermat karena keterbatasan ruang dan pendinginan. Jenis ini ideal untuk PC kecil (Small Form Factor/SFF).
Panduan Memilih Motherboard yang Tepat untuk Kebutuhan Anda
Memilih motherboard adalah tentang menemukan keseimbangan antara kompatibilitas, fitur, dan anggaran. Ikuti langkah-langkah berikut:
Langkah 1: Tentukan Kompatibilitas CPU (Soket dan Chipset)
Pertama-tama, putuskan prosesor yang akan digunakan (AMD atau Intel). Kemudian, pilih motherboard dengan soket dan chipset yang cocok. Sebagai contoh, chipset tertentu (seperti AMD X670E) menawarkan fitur overclocking dan konektivitas yang lebih lengkap dibanding chipset entry-level.
Langkah 2: Pertimbangkan Kebutuhan RAM dan Penyimpanan Masa Depan
Periksa jumlah slot RAM dan dukungan kecepatan maksimalnya. Untuk kebutuhan gaming modern, pilih motherboard dengan 4 slot RAM dan dukungan DDR5. Selain itu, perhatikan jumlah dan jenis konektor penyimpanan. Jika Anda berencana menggunakan banyak SSD NVMe, pastikan motherboard memiliki beberapa slot M.2 dengan pendingin.
Langkah 3: Evaluasi Slot Ekspansi dan Konektivitas I/O
Pikirkan kartu tambahan apa yang akan dipasang. Apakah Anda membutuhkan satu VGA Card tebal, atau mungkin juga sound card dan capture card? Pastikan slot PCIe memadai. Selanjutnya, lihat I/O panel: jumlah port USB (termasuk USB-C), port audio, dan apakah sudah ada Wi-Fi/Bluetooth onboard.
Langkah 4: Periksa Kualitas Daya (VRM) dan Sistem Pendinginan
VRM yang kuat dan memiliki heatsink yang baik sangat penting, terutama untuk CPU kelas atas dan overclocking. Motherboard dengan VRM yang buruk dapat menyebabkan throttling dan ketidakstabilan. Selain itu, perhatikan jumlah header kipas untuk manajemen aliran udara yang baik.
Langkah 5: Sesuaikan dengan Form Factor dan Anggaran
Terakhir, pilih ukuran motherboard (ATX, mATX, Mini-ITX) yang sesuai dengan ukuran casing yang Anda inginkan. Ingat, motherboard yang lebih besar (ATX) cenderung lebih mahal dan lengkap, sedangkan yang lebih kecil (mATX, Mini-ITX) lebih ekonomis dan ringkas.
Perawatan dan Troubleshooting Motherboard Dasar
Motherboard yang dirawat dengan baik dapat bertahun-tahun melayani dengan stabil. Berikut tipsnya:
Perawatan Rutin:
-
Bersihkan dari Debu: Secara berkala, gunakan kompresor udara atau kuas lembut untuk membersihkan debu dari permukaan motherboard. Debu dapat menyebabkan overheating dan korsleting.
-
Pastikan Ventilasi yang Baik: Pastikan casing memiliki aliran udara yang baik untuk mencegah panas berlebih.
-
Gunakan PSU yang Berkualitas: Fluktuasi daya dari PSU yang buruk adalah musuh utama komponen elektronik, termasuk motherboard.
Diagnosa Masalah Umum:
-
Komputer Tidak Menyala: Periksa koneksi daya 24-pin dan 8-pin. Pastikan tombol power pada casing terhubung dengan benar ke header front panel.
-
Tidak Ada Sinyal Display (No POST): Coba reset CMOS dengan mencabut baterai BIOS. Uji komponen lain (RAM, GPU) di slot berbeda.
-
Port USB atau Audio Mati: Periksa di BIOS/UEFI apakah port tersebut tidak dinonaktifkan. Bisa juga disebabkan oleh driver yang bermasalah.
Kesimpulan: Motherboard adalah Pondasi Cerdas
Sebagai kesimpulan, motherboard adalah pondasi cerdas yang mengatur komunikasi, daya, dan kompatibilitas seluruh sistem komputer Anda. Memilih motherboard yang tepat akan memberikan landasan yang stabil untuk kinerja optimal baik saat ini maupun untuk kebutuhan upgrade di masa depan.
Dengan perawatan yang sederhana namun konsisten, motherboard dapat menjadi investasi jangka panjang. Untuk mempelajari lebih lanjut tentang komponen-komponen lain yang terhubung dengan motherboard, seperti CPU dan RAM, kunjungi artikel cluster kami: Unit Pemrosesan & Penyimpanan Internal.
FAQ (Pertanyaan Umum tentang Motherboard)
1. Apakah motherboard yang mahal selalu lebih baik?
Tidak selalu. Motherboard yang mahal biasanya menawarkan fitur premium seperti VRM yang sangat kuat untuk overclocking ekstrem, banyak slot M.2 dengan heatsink, dan port I/O yang melimpah. Namun, bagi pengguna dengan kebutuhan standar, motherboard mid-range dengan chipset yang sesuai sering kali sudah lebih dari cukup.
2. Bagaimana cara mengetahui kompatibilitas motherboard dengan komponen lain?
Selalu periksa spesifikasi resmi dari pabrikan motherboard. Perhatikan: Soket CPU, tipe RAM, slot ekspansi, dan konektor daya. Selain itu, gunakan situs konfigurator PC (seperti PCPartPicker) yang dapat memfilter komponen yang kompatibel secara otomatis.
3. Apakah motherboard mempengaruhi FPS dalam game?
Secara tidak langsung, ya. Motherboard dengan VRM yang baik akan menjaga CPU berjalan pada kecepatan boost maksimal yang konsisten, yang berpengaruh pada FPS. Selain itu, motherboard dengan chipset dan PCIe generasi terbaru dapat mendukung SSD NVMe tercepat dan kartu grafis masa depan.
4. Kapan saatnya perlu mengganti motherboard?
Pertimbangkan untuk mengganti motherboard jika: Anda ingin upgrade ke generasi CPU baru yang memerlukan soket berbeda, membutuhkan fitur yang tidak didukung (seperti Wi-Fi 6, USB4), atau jika motherboard lama mengalami kerusakan fisik yang tidak ekonomis untuk diperbaiki.
5. Apa bedanya BIOS dan UEFI?
BIOS (Basic Input/Output System) adalah firmware lama dengan antarmuka teks sederhana. Sementara itu, UEFI (Unified Extensible Firmware Interface) adalah pengganti modernnya yang menawarkan antarmuka grafis (GUI), boot dari drive berkapasitas >2TB, dan proses booting yang lebih cepat. Motherboard modern semuanya sudah menggunakan UEFI.
